核燃料包壳管是反应堆中隔离燃料芯块与冷却剂的第一道屏障，运行工况极端——360°C高温水/蒸汽环境、强γ辐照、长期中子轰击。目前全球主流包壳管材质为Zr-4（Zry-4，Zr-1.5Sn-0.2Fe-0.1Cr）和Zr-2.5Nb（Zr-2.5Nb合金），前者以锡为固溶强化元素，后者以铌为关键合金元素。两者的合金化元素含量虽低（Sn约1.5%，Nb约2.5%），但对管材的高温力学性能、耐水侧腐蚀行为及吸氢特性起决定性作用。
按照ASTM B811（核燃料包壳用锆合金规范）及RCC-C（法国压水堆核岛机械设计规则）要求，包壳管成品出厂前需进行化学成分复核，确认锡、铌含量落在名义成分公差范围内。传统化学分析方法（ICP-OES或X射线荧光波长色散法WDXRF）精度高，但需取样破坏管材——对于成品包壳管而言，取样即意味着该管段报废，只能进行抽检。而核级包壳管的生产批量通常以万米计，抽检比例受限于成本与交期，存在统计代表性不足的风险。
手持XRF提供了一条无损、100%覆盖率的成分复核路径——每根管材均可进行端面或外表面无损检测。但这一应用的技术前提是：手持XRF能否在锆基体中可靠分离铌与锡的特征谱线——而这恰恰是XRF能谱学中最具挑战性的"近邻元素分离"问题之一。
锆合金中铌的检测面临一个经典难题。Nb Kα特征线能量为16.61 keV，而锆基体的Zr Kβ线能量为17.67 keV——两者能距1.06 keV，看似不近，但问题出在谱线的"尾巴"上。
XRF谱线并非数学上的δ函数，而是服从Voigt线形分布——由洛伦兹自然宽度高斯展宽卷积而成。Zr Kβ的Voigt线形在低能侧有一个缓慢衰减的"洛伦兹尾巴"，这一尾巴在距离峰中心1 keV处仍有峰高的2%-5%。当锆基体含量超过95%（锆合金的典型组成）时，Zr Kβ的绝对强度极高，其低能尾巴在16.61 keV处（Nb Kα位置）的贡献可达Nb Kα净强度的15%-30%——即使Nb含量为零，Zr Kβ的尾巴也会在Nb Kα能窗处产生一个可观的"假信号"。
在分辨率不足的探测器中，这一假信号无法被识别，导致铌含量被系统性高估。高估幅度取决于锆基体含量与铌含量之比——在Zr-2.5Nb合金中，Zr含量约97.5%、Nb含量约2.5%，基体/待测元素比约39:1，Zr Kβ尾巴对Nb Kα的相对干扰极为显著。
Vanta分析光谱仪搭载的SDD探测器在16-18 keV能区的能量分辨率优于130 eV（以Mn Kα半高宽为基准换算），足以在谱线拟合阶段通过Voigt模型将Zr Kβ的洛伦兹尾巴参数化扣除。其Axon信号处理技术配合多道谱拟合算法，在拟合过程中同时求解Zr Kβ主峰及其低能尾巴的参数，从Nb Kα能窗净强度中减去Zr Kβ尾巴的贡献。经验证，经尾巴扣除后，Nb Kα净强度的回收率（已知Nb含量与测定值之比）可从扣除前的120%-135%改善至98%-103%，满足±5%的相对偏差要求。
锡的检测面临另一层复杂度。Sn Kα能量为25.20 keV，处于较高能区，Zr K系谱线（Kα 15.77 keV，Kβ 17.67 keV）在此能区已无主峰，但Zr K系的康普顿散射峰出现在约15.0 keV（Zr Kα的康普顿偏移）与约16.8 keV（Zr Kβ的康普顿偏移）——这些散射峰的尾巴在高能侧衰减极慢，在25 keV处仍有可观测的本底贡献。
更大的干扰来自锑。锆合金中的锑并非合金化元素，而是作为杂质存在（ASTM B811限值Sn≤0.005%，但在再生锆原料中可能偏高）。Sb Kα能量为26.36 keV，与Sn Kα能距仅1.16 keV。当锑含量超过0.01%时，Sb Kα的Voigt尾巴在Sn Kα位置的贡献开始显著——这一干扰方向与Zr Kβ-Nb Kα的情况类似，但叠加了Zr康普顿散射本底后更为复杂。
Vanta的谱处理策略是在25-27 keV能区同时拟合Sn Kα与Sb Kα两个Voigt峰，以Zr康普顿散射本底作为背景模型。拟合过程中，Sn Kα与Sb Kα的峰位、宽度与面积作为独立自由参数迭代求解——当Sb含量低于拟合检出限时，Sb Kα面积收敛至零，不影响Sn Kα的净强度计算。这一策略的有效性取决于探测器的能量分辨率与统计计数——在25 keV能区，SDD的分辨率约140-150 eV，足以分离能距1.16 keV的Sn Kα与Sb Kα。
在上述近邻元素分离挑战之外，锆基体对Nb Kα和Sn Kα的基体效应有一个有利的特殊因素——Zr的K吸收边位于18.00 keV。
对于Nb Kα（16.61 keV）和Zr Kβ（17.67 keV），两者能量均低于Zr K吸收边（18.00 keV），处于Zr K吸收边的低能侧。在这一能区，锆的质量吸收系数曲线在K吸收边以下呈现"正常衰减"——吸收系数随能量升高缓慢下降。这意味着Zr基体对Nb Kα和Zr Kβ的吸收行为相近，在FP校正中基体吸收项的不确定度对铌测定的影响被部分抵消。
对于Sn Kα（25.20 keV），其能量远高于Zr K吸收边（18.00 keV），处于K吸收边的高能侧"跳跃窗口"——锆对25.20 keV光子的质量吸收系数较18.00 keV处降低约5倍（吸收边跳跃比约5:1）。这意味着锆基体对Sn Kα的吸收较弱，Sn Kα在锆合金中的穿透深度可达约80-100 μm，信号强度充足，有利于低锡含量（Zr-4中Sn约1.5%）的精确测定。
核燃料包壳管外径仅9.5-12.5 mm，壁厚0.57-0.65 mm——这是手持XRF应用中曲率最大、壁厚最薄的检测对象之一。
曲率问题：外径10 mm的管材表面曲率半径仅5 mm，手持XRF标准检测窗口（通常8-10 mm直径）在管材外表面无法实现平面贴合。窗口两端与管壁之间的间隙达1-2 mm，空气间隙对Nb Kα（16.61 keV）的吸收虽弱（每毫米空气约衰减0.3%），但间隙导致有效检测面积缩小，信号强度下降约30%-40%，测量时间需相应延长。Vanta提供管道适配罩配件，可匹配小直径管材弧面，将有效信号强度恢复至平面状态的85%以上。
薄壁效应：Sn Kα（25.20 keV）在锆合金中的穿透深度约80-100 μm，远大于壁厚0.57-0.65 mm——这意味着Sn Kα光子可以穿透整个管壁，管材内壁的氧化膜或残余介质也会对Sn Kα产生吸收。在出厂前的成品管材检测中，管材内壁清洁度受控，这一影响可忽略；但若在服役后管材检测中，内壁氧化膜可能引入额外吸收，需在FP模型中纳入内壁氧化层厚度参数。
锆合金管材表面状态对XRF测量影响显著。成品管材通常经酸洗或抛光处理，表面光洁度一致性较好；但批次间或供应商间的表面粗糙度存在差异，粗糙表面使Nb Kα和Sn Kα的散射本底升高，净强度下降。
Vanta利用Zr Kβ的康普顿散射峰（约16.8 keV）作为内标进行表面状态校正。康普顿散射强度与样品的平均原子序数及表面状态相关——当表面粗糙度增加时，康普顿散射强度升高，Nb Kα和Sn Kα的净强度按比例下降。以Zr Kβ-Compton散射强度为分母对Nb Kα和Sn Kα净强度进行归一化，可消除大部分表面状态波动的影响。这一"内标法"在锆基体中特别有效，因为锆是主量元素，其散射峰强度稳定且始终存在。
在锆合金包壳管的实际验收应用中，建议建立手持XRF与实验室WDXRF的比对验证方案：
选取覆盖Zr-4（低铌/含锡）与Zr-2.5Nb（高铌/低锡）两种合金类型的标准样品，在同一根管材的相邻位置分别进行手持XRF与WDXRF测定，建立回归关系。验证指标包括：
Nb Kα回收率：经Zr Kβ尾巴扣除后，XRF测定值/WDXRF标称值应在0.95-1.05范围内。
Sn Kα回收率：经Sb Kα分离后，XRF测定值/WDXRF标称值应在0.93-1.07范围内（锡的偏差容忍度略宽于铌，因锡含量对性能影响的相关性较铌弱）。
重复性：同一位置连续10次测定的RSD，Nb Kα应低于3%，Sn Kα应低于2%。
通过验证后，手持XRF可作为100%覆盖率的初筛工具——所有管材进行无损检测，超差管材再取样送WDXRF确认。这一策略将化学分析取样比例从100%降至5%以下，同时确保每根管材均有成分数据记录。
锆合金核燃料包壳管的成分复核是手持XRF应用中技术门槛最高的场景之一——近邻元素谱线分离、薄壁管材曲率适配、表面状态校正、基体效应处理环环相扣，任何一个环节的短板都可能导致铌或锡含量的误判，进而影响核安全相关材料的验收结论。

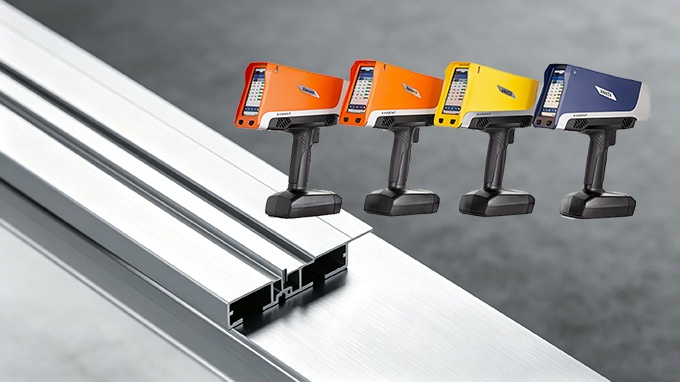

巴斯德仪器作为西屋制动检测（原奥林巴斯）的一级代理商，所推荐的便携式Vanta分析光谱仪是少数原装测量设备进口的手持光谱仪。该设备可在包含管道、阀门、焊缝、部件和压力容器在内的PMI（材料成分辨别）应用中，迅速提供准确的化学成分和合金辨别信息；在锆合金包壳管这一特殊应用中，其SDD探测器的能量分辨率与Voigt谱线拟合算法为Nb Kα-Zr Kβ近邻分离和Sn Kα-Sb Kα叠加解析提供了硬件与软件基础。
巴斯德仪器作为西屋制动检测的重要技术服务中心，为手持光谱仪提供终身技术服务。巴斯德仪器（苏州）专注于材料分析领域多年，坚持只做原装设备进口，凭借丰富的实操经验和专业团队，可为客户提供从设备选型、锆合金专用Voigt拟合模型建立、Zr Kβ-Compton内标校正方案设计、小直径管材检测窗口适配到人员应用培训的一站式解决方案。对于核燃料包壳管制造企业而言，选择一台经过验证的进口原装设备，搭配一个理解核级材料验收要求、能够持续提供技术支持的服务伙伴，意味着每一根出厂管材都有可靠、可追溯的成分复核记录——在核安全领域，这一保障的价值不可用成本衡量。
